冲浪板吸塑机的机架结构简介

冲浪板吸塑机的机架结构

冲浪板厚片吸塑机是由板材定位系统、吸塑模具定位系统、框架系统、加热系统、冷却系统以及电气控制系统组成的。
一、板材定位系统。

一般由井字型材压料框、动力气缸或油缸以及平衡同步机构组成。其作用对塑料板材起到加紧定位。走架式加热方式的压料框为上下结构，并加有横向锁紧机构，确保压料框能与板材垫板靠紧密封。厚片吸塑机框架可根据模具大小做对应调整，分手动和自动调整;

二、吸塑模具定位系统

一般由上下模台、上下模气缸或油缸以及同步机构组成。其作用是对吸塑模具起到加紧定位，并对模具与真空管道连接。定位方式手动螺丝锁紧或气动自动锁紧两种方式。同步机构能确保上下模同步升降，确保吸塑成型精度;
三、厚片吸塑机框架系统一般由型材机架，密封箱，防护门组成。防护门由自动和手动之分;
四、加热系统一般由加热砖或加热管、烘箱架体以及动力气缸或电机组成;
五、冷却系统一般由气、水管道以及喷雾头组成;
六、冲浪板吸塑机电气系统

电气控制系统与气压或液压系统理配合，可实现吸塑机的工艺过程要求(温度、速度、时间)和各种程序动作。主要由PLC及触摸屏、接触器、电子元器件、调温仪表、电磁阀、传感器等组成。一般有三种控制方式，手动、自动调整。

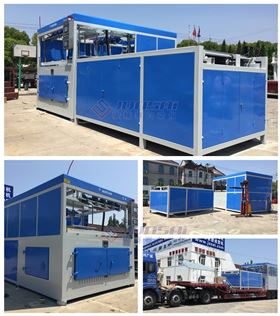

冲浪板厚片吸塑机结构稳定、组装工艺成熟，是上海骏精赛吸塑机厂家根据冲浪板厂家的材料、产量、生产环境等情况非标设计的设备，性价比高，有相关行业或者新项目开发的企业想咨询，请联系021-518700161威信135-6434-2156.
